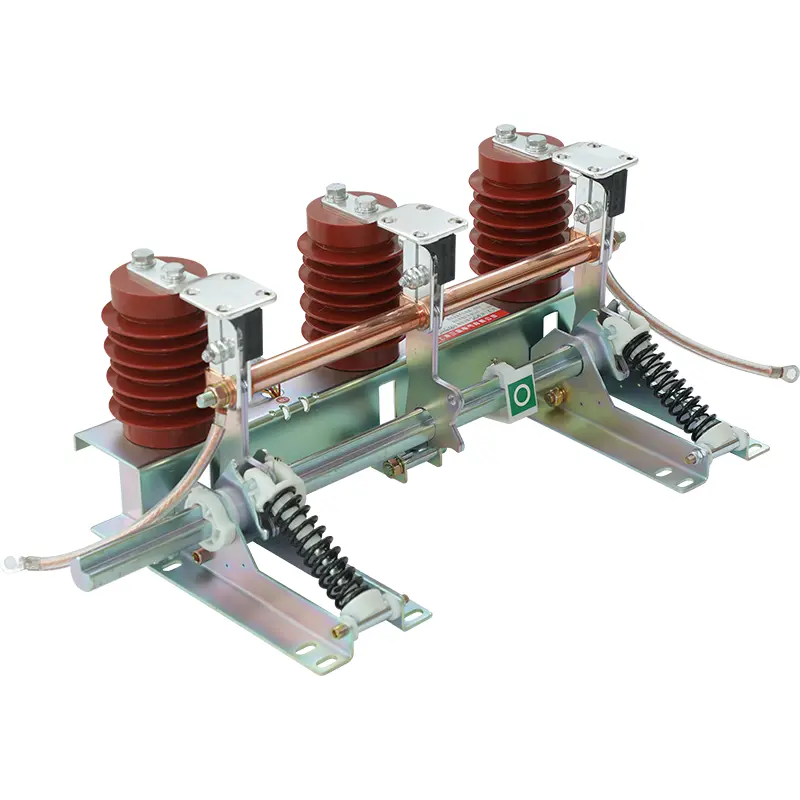

உயர் மின்னழுத்த பூமி சுவிட்ச்

சீனாவில் தயாரிக்கப்பட்ட உயர் மின்னழுத்த பூமி சுவிட்ச். குறுகிய சுற்று மின்னோட்டத்தை நிறுத்த சங்காவோவின் சுவிட்ச் பயன்படுத்தப்படுகிறது மற்றும் ஒரு குறிப்பிட்ட குறுகிய சுற்று இறுதி திறன் மற்றும் டைனமிக் வெப்ப நிலைத்தன்மையைக் கொண்டுள்ளது. சுமை மின்னோட்டம் மற்றும் குறுகிய சுற்று மின்னோட்டத்தை உடைக்க தேவையில்லை என்பதால், வில் அணைக்கும் சாதனம் இல்லை. பூமி சுவிட்சின் கீழ் முனை வழக்கமாக தற்போதைய மின்மாற்றி மூலம் கிரவுண்டிங் புள்ளியுடன் இணைக்கப்பட்டுள்ளது. தற்போதைய மின்மாற்றி ரிலே பாதுகாப்புக்கான சமிக்ஞைகளை வழங்க முடியும்.

பூமி சுவிட்சுகளின் பல கட்டமைப்புகள் உள்ளன. ஒற்றை கம்பம், இரட்டை கம்பம் மற்றும் மூன்று துருவ பூமி சுவிட்சுகள் உட்பட. ஒற்றை துருவ பூமி சுவிட்சுகள் நடுநிலை புள்ளி கிரவுண்டிங் அமைப்புகளில் மட்டுமே பயன்படுத்தப்படுகின்றன. இரட்டை துருவ மற்றும் மூன்று துருவ கட்டமைப்புகள் நடுநிலை புள்ளி அசாதாரண அமைப்புகளில் பயன்படுத்தப்படுகின்றன மற்றும் ஒரு இயக்க பொறிமுறையைப் பகிர்ந்து கொள்கின்றன.

மின்சார விநியோகத்திலிருந்து மின் இணைப்பு துண்டிக்கப்பட்ட பிறகு மீதமுள்ள கட்டணத்தை தரையிறக்க சுவிட்ச் கியரில் உள்ள உயர் மின்னழுத்த பூமி சுவிட்ச் பயன்படுத்தப்படுகிறது. சர்க்யூட் பிரேக்கர் மற்றும் ஐசோலேட்டர் சுற்று துண்டிக்கப்பட்டு அல்லது திறந்திருந்தாலும், மீதமுள்ள கட்டணம் இன்னும் சுற்றுகளில் இருக்கும். எர்தி சுவிட்ச் பொதுவாக கட்டணத்தை வெளியிட பயன்படுகிறது.

உயர் மின்னழுத்த பூமி சுவிட்ச் வேகமாக செயல்படும் இறுதி பொறிமுறையைக் கொண்டுள்ளது. அசாதாரண நீரோட்டங்கள் நிகழும்போது தொழில்நுட்ப வல்லுநர்களையும் தொழிலாளர்களையும் அவர்கள் பாதுகாக்க முடியும். அவை குறுகிய சுற்றுகளைத் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன; அவை மோட்டார் பொருத்தமாகவும் இருக்கலாம். எடுத்துக்காட்டாக, உயர் மின்னழுத்த பூமி சுவிட்சுகள் மற்றும் அதிவேக பூமி சுவிட்சுகள். துணை மின்நிலையத்தில் உள்ள பூமி சுவிட்ச் ஒரு குறுகிய சுற்று உருவாக்க முடியும், இதன் மூலம் மற்ற மின் சாதனங்களை சேதத்திலிருந்து பாதுகாக்கிறது. இது பலவிதமான உயர் மின்னழுத்த சுவிட்ச் கியருடன் இணைந்து பயன்படுத்தப்படுகிறது, மேலும் உயர் மின்னழுத்த மின் சாதனங்களை மாற்றியமைக்கும்போது பாதுகாப்பு சாதனமாகவும் பயன்படுத்தலாம்.

பூமி சுவிட்ச், சர்க்யூட் பிரேக்கர் மற்றும் தனிமைப்படுத்துதல் சுவிட்ச் அனைத்தும் ரிங் பிரதான அலகு (RMU) இல் இணைக்கப்பட்டுள்ளன. பராமரிப்பு அல்லது பிற காரணங்களுக்காக சுற்று துண்டிக்கப்பட வேண்டும் அல்லது துண்டிக்கப்பட வேண்டும் என்றால், இந்த மூன்று சாதனங்களின் சரியான இயக்க வரிசை (பூமி சுவிட்ச், சர்க்யூட் பிரேக்கர் மற்றும் தனிமைப்படுத்தும் சுவிட்ச்) பின்பற்றப்பட வேண்டும். சரியான படிகள் பின்பற்றப்படாவிட்டால், சுற்று மற்றும் உபகரணங்கள் சேதமடைவது மட்டுமல்லாமல், நீங்கள் ஆபத்தில் இருப்பீர்கள். இந்த கூறுகளின் சரியான நிறுவலுக்கு, உங்கள் உபகரணங்களுக்கு நம்பகமான இன்சுலேடிங் மீடியாவை வழங்க, ஜி.ஐ.எஸ் சுவிட்ச் கியர் உற்பத்தியாளரான எலெக்ஸ்பேரை தொடர்பு கொள்ளலாம்.

பூமி சுவிட்சுகள் மற்றும் துண்டிப்பாளர்கள் பெரும்பாலும் ஒரு சாதனமாக இணைக்கப்படுகிறார்கள். இந்த வழக்கில், துண்டிக்கப்படுபவர் பிரதான தொடர்புகளுக்கு கூடுதலாக ஒரு பூமி சுவிட்சைக் கொண்டுள்ளது, இது திறக்கப்பட்ட பிறகு துண்டிப்பாளரின் ஒரு முனையை தரையிறக்க பயன்படுகிறது. முக்கிய தொடர்புகள் மற்றும் பூமி சுவிட்சுகள் வழக்கமாக இயந்திரமயமாக்கப்பட்டவை, இதனால் துண்டிக்கப்படுவதை மூடும்போது பூமி சுவிட்சை மூட முடியாது, மேலும் பூமி சுவிட்ச் மூடப்படும் போது முக்கிய தொடர்புகளை மூட முடியாது.

பூமி சுவிட்சுகளை திறந்த மற்றும் மூடிய வகைகளாக பிரிக்கலாம். திறந்த பூமி சுவிட்சின் கடத்தும் அமைப்பு துண்டிக்கப்படுவதைப் போல காற்றில் வெளிப்படும்; மூடிய பூமி சுவிட்சின் கடத்தும் அமைப்பு நேரடி SF6 அல்லது இன்சுலேடிங் மீடியாவில் (எண்ணெய் போன்றவை) இணைக்கப்பட்டுள்ளது.

துணை மின்நிலைய பூமி சுவிட்சின் கவனம் பொதுமக்களை விட மிகக் குறைவு, மேலும் இது குறைந்த மின்னழுத்த அமைப்பைப் போல பாதுகாப்பு சார்ந்ததல்ல. இது மின்சாரம் நம்பகத்தன்மை, பாதுகாப்பு நம்பகத்தன்மை மற்றும் ஒரு குறுகிய சுற்று ஏற்பட்டால் உபகரணங்கள் மீதான தாக்கம் ஆகியவற்றில் அதிக கவனம் செலுத்துகிறது. தற்போதைய பாதை முக்கியமாக அடித்தளத்தால் தடுக்கப்படுவதால், தரையில் குறுகிய சுற்றுக்கு மிகவும் பொதுவான கட்டத்தின் வீச்சு மட்டுமே கிரவுண்டிங் அமைப்பின் தேர்வால் பாதிக்கப்படுகிறது.
