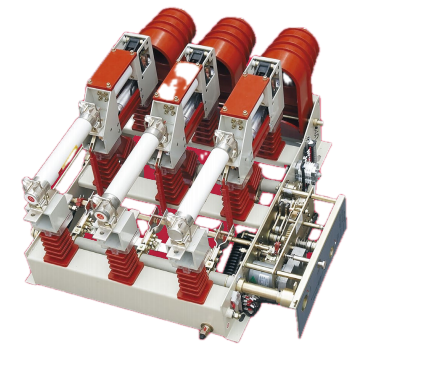

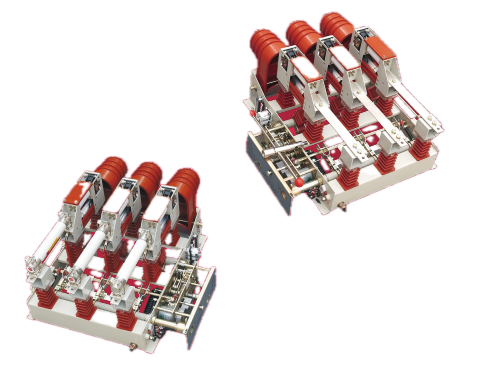

வெற்றிட சுமை முறிவு சுவிட்ச் மற்றும் ஃபியூஸ் சேர்க்கை கருவி

வெற்றிட சுமை பிரேக் ஸ்விட்ச் மற்றும் ஃபியூஸ் காம்பினேஷன் எந்திரம் ஒரு வெற்றிட குறுக்கீட்டை ஒரு ஃபியூஸ்-ட்ரிப் ஒருங்கிணைப்பு அமைப்புடன் ஒருங்கிணைக்கிறது. சாதாரண சுமை நிலைமைகளின் கீழ், சுவிட்ச் சுயாதீனமாக இயங்குகிறது. ஒரு தவறான மின்னோட்டம் உருகி மதிப்பீட்டை மீறும் போது, ​​ஃபியூஸ் ஸ்ட்ரைக்கர் முள் இயந்திரத்தனமாக சுவிட்ச் ட்ரிப் மெக்கானிசத்தை தூண்டுகிறது, முக்கிய தொடர்புகளைத் திறந்து சர்க்யூட்டை அழிக்கிறது. நேரடியாகச் செயல்படும் தனிமைப்படுத்தும் தூரம் மற்றும் குறுக்கீடு திறந்த தூரம் ஆகியவை ஒரே ஸ்ட்ரோக்கில் அடையப்படுகின்றன. ஒரு கிரவுண்டிங் ஷட்டர், எர்த்டிங் ஸ்விட்ச்சுடன் ஒன்றோடொன்று இணைக்கப்பட்டுள்ளது, பராமரிப்புக்காக காணக்கூடிய பூமி இணைப்பை வழங்குகிறது. 12 kV மற்றும் 630 A இல் 20 kA குறுகிய கால தாங்கும் மின்னோட்டத்துடன், நகர்ப்புற மற்றும் கிராமப்புற விநியோக நெட்வொர்க்குகளில் நம்பகமான சேவைக்காக இந்த எந்திரம் கட்டப்பட்டுள்ளது.

வேலை செய்யும் கொள்கை

வெற்றிட குறுக்கீட்டின் உள்ளே, தொடர்புகள் உயர்-வெற்றிட சூழலில் (பொதுவாக 10⁻⁴ Pa க்கு கீழே) சீல் செய்யப்படுகின்றன. சுமைகளின் கீழ் தொடர்புகள் பிரிக்கப்படும் போது, ​​ஆவியாக்கப்பட்ட தொடர்பு பொருளிலிருந்து ஒரு உலோக நீராவி வில் உருவாகிறது. இருப்பினும், வெற்றிடத்தில் அயனியாக்கத்திற்கான வாயு மூலக்கூறுகள் இல்லை என்பதால், வளைவு தன்னைத் தக்க வைத்துக் கொள்ள முடியாது மற்றும் AC மின்னோட்டத்தின் முதல் இயற்கையான பூஜ்ஜிய-குறுக்குதலில் அணைந்துவிடும். உலோக நீராவி தொடர்பு பரப்புகளில் விரைவாக ஒடுங்கி, மின்கடத்தா வலிமையை மில்லி விநாடிகளுக்குள் மீட்டெடுக்கிறது. இந்த வில்-தணிப்பு முறைக்கு வெளிப்புற ஊடகம் (எண்ணெய் அல்லது SF₆) தேவையில்லை மற்றும் குறைந்தபட்ச தொடர்பு அரிப்பை ஏற்படுத்துகிறது.

தயாரிப்பு நன்மைகள்

ஒருங்கிணைந்த மாறுதல் மற்றும் பாதுகாப்பு

எங்கள் வெற்றிட சுமை முறிவு ஸ்விட்ச் மற்றும் ஃபியூஸ் காம்பினேஷன் எந்திரம் வழக்கமான சுமை மாறுதலைச் செய்கிறது மற்றும் உருகிகளுடன், ஷார்ட் சர்க்யூட் தடங்கலை வழங்குகிறது. இது ஒவ்வொரு ஃபீடருக்கும் தனித்தனி சர்க்யூட் பிரேக்கரின் தேவையை நீக்குகிறது, மூலதனச் செலவைக் குறைக்கிறது.

கச்சிதமான தடம்

டிரைவ் மெக்கானிசம் மாறுதல் உடனடிக்கு வெளியே உள்ள குறுக்கீட்டில் மின்னழுத்த அழுத்தத்தைக் குறைக்கிறது, இது ஒரு சிறிய குறுக்கீடு மற்றும் ஒட்டுமொத்த கருவி அளவை அனுமதிக்கிறது. இது வளைய பிரதான அலகுகள் மற்றும் சிறிய துணை மின்நிலையங்களில் அதிக அடர்த்தி கொண்ட தளவமைப்புகளை அனுமதிக்கிறது.

ஒற்றை பக்கவாதம் அறுவை சிகிச்சை

தனிமைப்படுத்தும் தூரம் மற்றும் குறுக்கீடு திறந்த தூரம் ஆகியவை ஒரே இயக்கத்தில் அடையப்படுகின்றன, இது மாறுதல் வரிசையை எளிதாக்குகிறது மற்றும் ஆபரேட்டர் பிழைக்கான சாத்தியத்தை குறைக்கிறது.

பாதுகாப்பிற்காக காணக்கூடிய பூமி

தரையிறங்கும் ஷட்டர், எர்த்டிங் ஸ்விட்ச்சுடன் ஒன்றோடொன்று இணைக்கப்பட்டுள்ளது, இது தனிமைப்படுத்தப்படுவதற்கான உடல் மற்றும் காட்சி அறிகுறியை வழங்குகிறது, கூடுதல் பூமி சாதனங்கள் இல்லாமல் பாதுகாப்பான பராமரிப்பு அணுகலை செயல்படுத்துகிறது.

SF₆-இலவச தொழில்நுட்பம்

வெற்றிட குறுக்கீடு கிரீன்ஹவுஸ் வாயு கவலைகளை நீக்குகிறது மற்றும் SF₆ உபகரணங்களுடன் தொடர்புடைய கையாளுதல், கசிவு சோதனை மற்றும் நிரப்புதல் நடைமுறைகளைத் தவிர்க்கிறது.

தவறு கண்டறிதல்

அடிக்கடி ஃப்யூஸ் செயல்பாடு பொதுவாக அடிப்படை கணினி சிக்கல்களைக் குறிக்கிறது. பின்வரும் முக்கிய காரணங்கள் மற்றும் சரிசெய்தல் நடவடிக்கைகள்:

சிஸ்டம் ஷார்ட் சர்க்யூட்: ஷார்ட் சர்க்யூட் ஏற்படும் போது, ​​ஃபால்ட் மின்னோட்டம் உருகி உறுப்பை வேகமாக உருக்கும். சரியான மதிப்பீட்டைக் கொண்டு உருகியை மாற்றுவதற்கு முன், பிழை கண்டறியப்பட்டு அழிக்கப்பட வேண்டும் (எ.கா. கேபிளைப் பழுதுபார்த்தல் அல்லது பழுதடைந்த உபகரணங்களை மாற்றுதல்).

நீடித்த சுமை: மதிப்பிடப்பட்ட மின்னோட்டத்திற்கு மேல் தொடர்ச்சியான செயல்பாடு அதிக வெப்பத்தை உருவாக்குகிறது, இதனால் உருகி உருகுகிறது. சாதன மதிப்பீட்டிற்குள் சுமை குறைக்கப்பட வேண்டும் அல்லது கணினி பாதுகாப்பு ஆய்வுகளுடன் ஒருங்கிணைந்து உருகி மதிப்பீடு மேம்படுத்தப்பட வேண்டும்.

தவறான உருகி தேர்வு: பயன்பாட்டிற்கு உருகி உறுப்பு மதிப்பீடு மிகவும் குறைவாக இருந்தால், தொல்லை செயல்பாடு ஏற்படும். மின்மாற்றி அல்லது ஃபீடர் திறனுக்கு எதிராக உருகி மதிப்பீட்டைச் சரிபார்த்து, உற்பத்தியாளர் ஒருங்கிணைப்பு அட்டவணையில் சரியான அளவிலான உறுப்புடன் மாற்றவும்.

தொழில்நுட்ப அளவுருக்கள்

பயன்பாட்டு சூழல்கள்

நகர்ப்புற வளைய நெட்வொர்க்குகள்

வெற்றிட சுமை பிரேக் ஸ்விட்ச் மற்றும் ஃபியூஸ் காம்பினேஷன் எந்திரம் ரிங் மெயின் யூனிட்களில் (RMUs) பிரித்தெடுக்கும் சுவிட்சாக செயல்படுகிறது. டிரைவ் மெக்கானிசம் டிசைன் மூலம் அடையப்பட்ட கச்சிதமான பரிமாணங்கள், இடம்-கட்டுப்படுத்தப்பட்ட நகர்ப்புற துணை மின்நிலையங்களில் அதிக அடர்த்தி கொண்ட சுவிட்ச் கியர் உள்ளமைவுகளை அனுமதிக்கின்றன. ஒருங்கிணைந்த பூமி சுவிட்ச் பராமரிப்பு நடைமுறைகளை எளிதாக்குகிறது, திட்டமிடப்பட்ட வேலையின் போது செயலிழக்கும் நேரத்தை குறைக்கிறது.

தொழில்துறை வசதிகள்

பல சுமை மையங்களைக் கொண்ட தொழில்துறை ஆலைகளுக்கு, வெற்றிட சுமை இடைவேளை சுவிட்ச் மற்றும் ஃபியூஸ் காம்பினேஷன் யூனிட் மின்மாற்றி வருமானம் மற்றும் ஃபீடர் புள்ளிகளில் சுமை மாறுதலை வழங்குகிறது. ஸ்விட்ச்-ஃப்யூஸ் சேர்க்கை விருப்பம் முழு வெற்றிட சர்க்யூட் பிரேக்கரின் செலவில்லாமல் குறுகிய-சுற்று பாதுகாப்பை வழங்குகிறது, இது அப்ஸ்ட்ரீமில் தவறு பாதுகாப்பு வழங்கப்படும் முக்கியமான ஃபீடர்களுக்கு ஏற்றது.

கிராமப்புற விநியோக நெட்வொர்க்குகள்

கிராமப்புற விநியோகம் குறிப்பிட்ட சவால்களை முன்வைக்கிறது: நீண்ட ஊட்டி நீளம், மாறி ஏற்றுதல் மற்றும் மின்னழுத்த ஏற்ற இறக்கங்கள். நீண்ட 10kV ஃபீடர்களின் முடிவில், உச்ச சுமை காலங்களில் மின்னழுத்த வீழ்ச்சி குறிப்பிடத்தக்கதாக இருக்கும், இதன் விளைவாக வாடிக்கையாளர் வளாகத்தில் குறைந்த மின்னழுத்தம் ஏற்படும். சாதனம் இதை இரண்டு வழிகளில் குறிப்பிடுகிறது. முதலாவதாக, நீண்ட ஃபீடர்களுடன் மூலோபாய புள்ளிகளில் நிறுவுதல் நெட்வொர்க் ஆபரேட்டர்களை வரியை பிரிக்க அனுமதிக்கிறது, தவறுகளை தனிமைப்படுத்துகிறது மற்றும் செயலிழப்பு மண்டலங்களைக் குறைக்கிறது. இரண்டாவதாக, எந்திரம் மின்மாற்றி குழாய்கள் மற்றும் மின்தேக்கி வங்கிகளை மாற்ற முடியும், இது ஆபரேட்டர்கள் மின்னழுத்த சுயவிவரங்களை மிகவும் திறம்பட நிர்வகிக்க அனுமதிக்கிறது. கிராமப்புற சூழல்களில், சாதனம் குறைந்த பராமரிப்பு தேவை குறிப்பாக மதிப்புமிக்கது - பராமரிப்பு குழுக்கள் ஒரு தளத்தை அடைய கணிசமான தூரம் பயணிக்கலாம், எனவே வருகைகளுக்கு இடையே உள்ள சாதனங்களின் நம்பகத்தன்மை நேரடியாக இயக்க செலவுகளை குறைக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: வெற்றிட குறுக்கீடு வளைவை எவ்வாறு அணைக்கிறது?

வெற்றிட குறுக்கீட்டின் உள்ளே உள்ள தொடர்புகள் சுமையின் கீழ் பிரிக்கப்படும் போது, ​​தொடர்பு மேற்பரப்புகளுக்கு இடையில் ஒரு உலோக நீராவி வில் உருவாகிறது. குறுக்கீடு அயனியாக்கத்திற்கான சில வாயு மூலக்கூறுகளுடன் அதிக வெற்றிடத்தை பராமரிப்பதால், வளைவு தன்னைத் தக்க வைத்துக் கொள்ள முடியாது மற்றும் மின்னோட்டத்தின் முதல் இயற்கையான பூஜ்ஜிய-குறுக்குநிலையில் அணைக்கிறது. இந்த ஆர்க் அழித்தல் முறையானது திறமையானது, வேகமானது மற்றும் வெளிப்புற வில்-தணிக்கும் ஊடகம் தேவையில்லை.

Q2: அடிக்கடி ஃப்யூஸ் செயல்பாட்டிற்கு என்ன காரணம், அது எவ்வாறு கவனிக்கப்படுகிறது?

அடிக்கடி ஃப்யூஸ் இயக்கம் பொதுவாக சிஸ்டம் தவறுகளைக் குறிக்கிறது. முதன்மையான காரணங்கள்: சிஸ்டம் ஷார்ட் சர்க்யூட் (பிழை மின்னோட்டம் உருகி உறுப்பை உருக்குகிறது; சரியான மதிப்பீட்டில் உருகியை மாற்றுவதற்கு முன், பிழையை கண்டுபிடித்து அழிக்க வேண்டும்), நீடித்த ஓவர்லோட் (நீடிக்கப்பட்ட காலங்களுக்கு மதிப்பிடப்பட்ட மின்னோட்டத்திற்கு மேல் செயல்பாடு; சுமை குறைக்கப்பட வேண்டும்), அல்லது தவறான உருகி தேர்வு (ஃபியூஸ் உறுப்பு மதிப்பீடு மிகவும் குறைவாக உள்ளது)

Q3: வெற்றிட சுமை இடைவெளி ஸ்விட்ச் மற்றும் ஃபியூஸ் சேர்க்கை கருவி பொதுவாக எங்கு பயன்படுத்தப்படுகிறது?

எந்திரம் மூன்று கட்ட ஏசி நடுத்தர மின்னழுத்த அமைப்புகளுக்கு ஏற்றது. வழக்கமான பயன்பாடுகளில் ரிங் மெயின் யூனிட்கள் (ஆர்எம்யுக்கள்), காம்பாக்ட் துணை மின்நிலையங்கள், விநியோக வரி பிரித்தெடுக்கும் சுவிட்சுகள் மற்றும் உருகிகளுடன் இணைக்கப்படும் போது மின்மாற்றி பாதுகாப்பு ஆகியவை அடங்கும்.

Q4: இந்த கருவி ஒரு வெற்றிட சர்க்யூட் பிரேக்கரை மாற்ற முடியுமா?

இல்லை. கருவி சுமை மாறுவதற்கு வடிவமைக்கப்பட்டுள்ளது மற்றும் உருகிகள் பொருத்தப்பட்டிருக்கும் போது, ​​குறுகிய சுற்று பாதுகாப்பை வழங்குகிறது. ஒரு வெற்றிட சர்க்யூட் பிரேக்கர் சாதாரண சுமை மின்னோட்டங்கள் மற்றும் குறுகிய-சுற்று பிழை மின்னோட்டங்கள் இரண்டையும் நேரடியாக குறுக்கிட வடிவமைக்கப்பட்டுள்ளது. அப்ஸ்ட்ரீம் ஃபால்ல்ட் பாதுகாப்பு ஏற்கனவே வழங்கப்பட்டுள்ள பயன்பாடுகளுக்கு, இந்த எந்திரம் முழு வெற்றிட சர்க்யூட் பிரேக்கரை விட செலவு குறைந்த தீர்வை வழங்குகிறது.

ஏன் SanGao ஐ தேர்வு செய்ய வேண்டும்?

1. உற்பத்தி திறன்

SanGao லியுஷி, ஜெஜியாங்கில் 10‑mu (6,667 m²) தளத்தை இயக்குகிறது, 10,000 m² உற்பத்தித் தளம், வீட்டுவசதி பிரத்யேக அசெம்பிளி மற்றும் நடுத்தர மின்னழுத்த சுவிட்ச் கியருக்கான சோதனைக் கோடுகள்.

2. தொழில்நுட்ப குழு

இயந்திர வடிவமைப்பு, உயர் மின்னழுத்த காப்பு மற்றும் தர உத்தரவாதம் ஆகியவற்றை உள்ளடக்கிய 20 நடுத்தர முதல் மூத்த நிலை பொறியாளர்கள் உட்பட 120 பணியாளர்களை நிறுவனம் பயன்படுத்துகிறது. பதிவுசெய்யப்பட்ட மூலதனம் RMB 81.68 மில்லியன், மொத்த சொத்துக்கள் தோராயமாக RMB 200 மில்லியன்.

3. சான்றளிக்கப்பட்ட தர அமைப்புகள்

ISO 9001:2008, ISO 14001 மற்றும் ISO 45001 சான்றிதழ்களின் கீழ் உற்பத்தி நடத்தப்படுகிறது. இதற்கு ஆவணப்படுத்தப்பட்ட சப்ளையர் கட்டுப்பாடு, உள்வரும் ஆய்வு, செயலில் உள்ள காசோலைகள் மற்றும் இறுதி ஏற்றுக்கொள்ளும் சோதனை ஆகியவை தேவை.

4. செயல்முறை கண்டறியும் தன்மை

n ERP அமைப்பு பொருட்கள், உற்பத்தி செயல்பாடுகள் மற்றும் சோதனை பதிவுகளை கண்காணிக்கிறது. ஒவ்வொரு யூனிட்டும் வரிசைப்படுத்தப்பட்ட சோதனைத் தரவுகளுடன் முழுத் தடமறிதலுக்காக காப்பகப்படுத்தப்பட்டுள்ளது.

5. வழக்கமான சோதனை

ஒவ்வொரு கருவியும் மின்கடத்தா தாங்கும் சோதனைகள் (முதன்மை சுற்று மற்றும் பூமி), கையேடு மற்றும் மின் கட்டுப்பாட்டின் கீழ் இயந்திர இயக்க சோதனைகள் மற்றும் தொடர்பு எதிர்ப்பு அளவீடுகளுக்கு உட்படுகிறது. மாதிரி அலகுகள் 20 kA / 4 s சரிபார்ப்பிற்காக குறுகிய நேர தற்போதைய சோதனைகளுக்கு உட்படுத்தப்படுகின்றன.

6. தொழில்நுட்ப கூட்டாண்மை

SanGao வகை சோதனை மற்றும் GB மற்றும் IEC தரநிலைகளுடன் இணங்குவதற்கு Xi'an Senyuan, Beijing Electrical Research Institute மற்றும் Xi'an High Voltage Research Institute ஆகியவற்றுடன் ஒத்துழைக்கிறது.

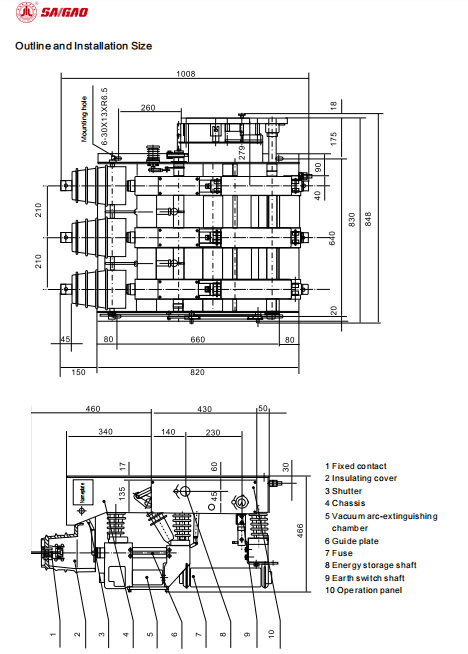

கூறு முறிவு

இல்லை	கூறு
1	நிலையான தொடர்பு
2	இன்சுலேடிங் கவர்
3	ஷட்டர்
4	சேஸ்
5	வெற்றிட வில் அணைக்கும் அறை
6	வழிகாட்டி தட்டு
7	உருகி
8	ஆற்றல் சேமிப்பு தண்டு
9	பூமி சுவிட்ச் தண்டு
10	செயல்பாட்டு குழு
